裝置簡介

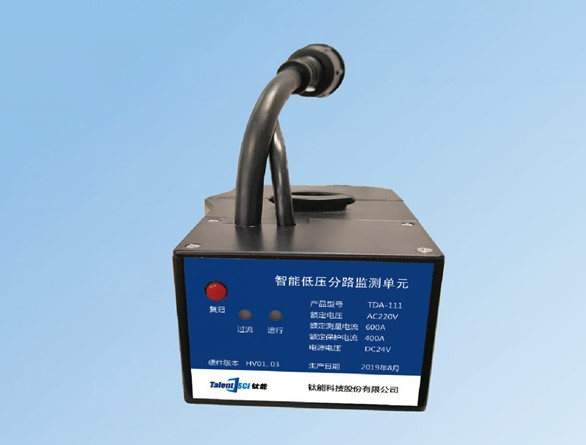

TDA-111智能低壓分路監測單元，是泛在電力物聯網和低壓配電自動化系統中重要的組成部分，主要安裝在開閉所、環網柜、箱變低壓小室的低壓出線電纜上。它采集低壓線路電壓、電流、電纜表皮溫度等信息，計算線路有功功率、無功功率等參數，區分過負荷跳閘和短路故障跳閘，通過線路的負荷監測、故障檢測、溫度感知和事假上報等功能，實現低壓配電網主動搶修服務和信息化管理。

裝置特點

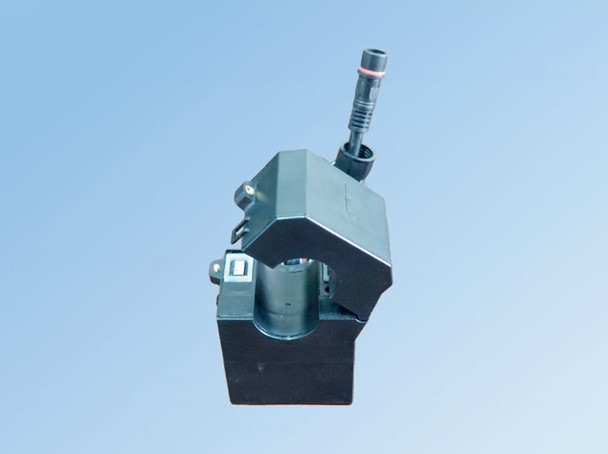

l采用開合式結構，具備鎖緊部件，無需電纜拆卸，安裝方便

l保護測控一體化測量設計，實現負荷監測、故障檢測、溫度感知等功能

l具備明顯的運行狀態以及故障狀態指示，滿足信息化報警與就地指示需求

l寬范圍采樣、線性程度高、過載能力強，10倍額定電流過載下無絕緣損壞

l防護等級采用戶外IP67，-40~70℃穩定運行，高嚴酷等級環境下可靠運行

主要功能

l負荷監測：采集線路U、I，計算P/Q等參數

l溫度感知：檢測故障電流，主動上報故障時間

l故障檢測：感知電纜表皮溫度，主動上報異常事件

l停電感知：感知線路停電狀態，主動上報復電事件

l就地指示：運行指示燈—正常常亮，自檢錯誤熄滅，配置狀態閃爍

          過流指示燈—故障發生后常亮，故障解除后，人工復位熄滅

l通信功能：RS485通信接口，支持接入新型智能配變終端TTU，數據傳送到物聯網平臺

l故障復歸：復歸按鈕可現地復歸故障狀態；上電按復位按鈕可進入配置模式，設置裝置地址等
